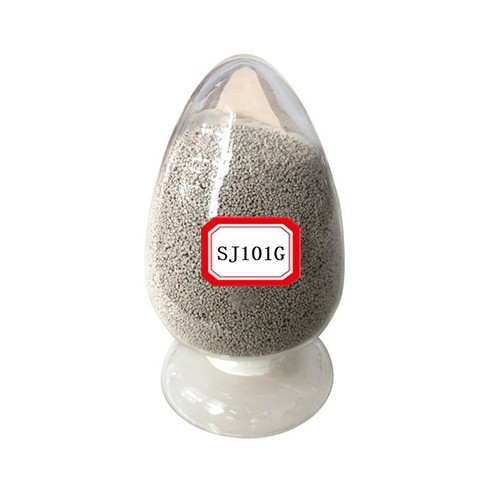

SJ101G
產(chǎn)品說明： 氟堿型螺旋焊管專用燒結(jié)焊劑，堿度為1.6，為淺灰色圓形顆粒，粒度為10～40目，松裝比：1.2-1.25g/cm3。具有優(yōu)良的焊接工藝性能和較高的焊接速度，電弧燃燒穩(wěn)定，脫渣容易，焊縫成形美觀，由于采用特殊工藝制造，焊接時冶金反應充分，熔敷金屬純凈，具有較高的低溫沖擊韌性?？山恢绷鲀捎茫绷骱附訒r焊絲接正極。
24小時服務電話
0371-67317177- 產(chǎn)品說明：
- 氟堿型螺旋焊管專用燒結(jié)焊劑，堿度為1.6，為淺灰色圓形顆粒，粒度為10～40目，松裝比：1.2-1.25g/cm3。具有優(yōu)良的焊接工藝性能和較高的焊接速度，電弧燃燒穩(wěn)定，脫渣容易，焊縫成形美觀，由于采用特殊工藝制造，焊接時冶金反應充分，熔敷金屬純凈，具有較高的低溫沖擊韌性?？山恢绷鲀捎?，直流焊接時焊絲接正極。
- 符合標準：
-
GB/T 5293-2018 S 49A 4 FB-SU34
GB/T 5293-2018 S 55A 4U FB-SU1M3TiB
GB/T 36037-2018 S A FB 1
AWS A5.17 F7A4-EH14
AWS A5.23 F8A4-EG
NB/T47018-2017
- 應用范圍：
- 配合H08MnMoTiB、H08MnNiTiB等焊絲，可焊接輸油、輸氣管道的螺旋焊管接頭；配合H08MnMoTiB焊絲，尤其適用于焊接X65、X70級的螺旋焊管，焊接速度可達70m/h以上。其他低合金高強鋼如鍋爐、橋梁、船舶及風力發(fā)電的焊接應用。
- 焊接位置：
- 平角焊
- 注意事項：
-
施焊前，焊劑必須在大約300-350℃（572-662℉）溫度下烘焙2小時
施焊前，務必清除母材表面的銹斑、水垢、底漆等雜質(zhì)，以獲得優(yōu)良的焊接熔敷金屬
在多層焊的情況下，坡口焊接的打底焊要求小的電流和焊速
定期添加新的焊劑以防止再利用焊劑時所產(chǎn)生的焊劑缺陷和不良的焊道表面成型
- 包裝形式：
-
25Kg/袋裝、25Kg/桶裝、400Kg/噸包
如需其他包裝形式，請聯(lián)系我們
焊劑化學成分（wt%）典型值：
| SiO2+TiO2 | CaO+MgO | Al2O3+MnO | CaF2 | S | P | |
| SJ101G | 19.75 | 32.11 | 24.87 | 22.1 | 0.025 | 0.03 |
熔敷金屬力學性能典型值（焊態(tài)）：
| 焊劑/焊絲 | 屈服強度（MPa） | 抗拉強度（MPa） | 伸長率 （%） | V型缺口沖擊韌性J | 等級 |
| SJ101G/ SU1M3TiB | 523 | 626 | 28 | 157@-40℃ | GB：S 55A 4U FB-SU1M3TiB |
| SJ101G/SU34 | 437 | 546 | 30 | 65@-40℃ | GB：S 49A 4 FB-SU34 |
相關產(chǎn)品
在線留言
如果您對我們的產(chǎn)品感興趣，或者我們有什么可以幫助到您的，您可以隨時撥打我們的客服電話：0371-67317171 也可以在下面給我們留言，我們將盡快回復!
