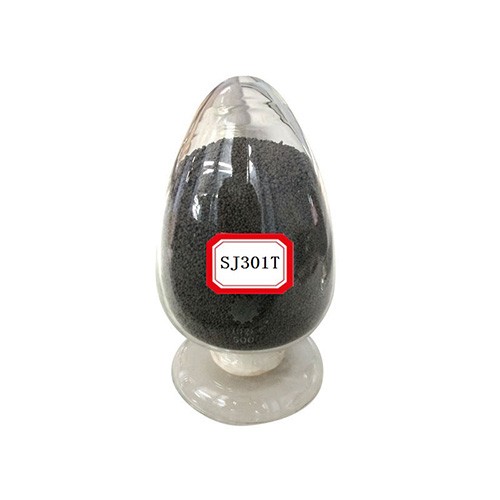

SJ301T
產(chǎn)品說明： 鋁堿型中性燒結(jié)焊劑；堿度1.0；顆粒度10-40目；松裝比：1.2-1.25g/cm3。 用于碳鋼的單道對接焊或平角焊， 可交直流兩用。此焊劑能提供出眾的焊接工藝性能，包括穩(wěn)定的電弧，極佳的脫渣性和焊縫成型。特別適合于環(huán)縫焊接，亦適合高速焊接。
24小時服務(wù)電話
0371-67317177- 產(chǎn)品說明：
- 鋁堿型中性燒結(jié)焊劑；堿度1.0；顆粒度10-40目；松裝比：1.2-1.25g/cm3。 用于碳鋼的單道對接焊或平角焊， 可交直流兩用。此焊劑能提供出眾的焊接工藝性能，包括穩(wěn)定的電弧，極佳的脫渣性和焊縫成型。特別適合于環(huán)縫焊接，亦適合高速焊接。
- 符合標(biāo)準(zhǔn)：
-
GB/T 5293-2018 S 49A 2 AB-SU26
GB/T 36037-2018 S A AB 1
AWS A5.17 F7A2-EM12K
- 應(yīng)用范圍：
- 配合適當(dāng)?shù)暮附z，可適用于常規(guī)壓力容器、造船、鋼結(jié)構(gòu)橋梁、管線鋼的焊接。
- 焊接位置：
- 平焊及橫焊
- 注意事項：
-
施焊前，焊劑必須在大約300-350℃（572-662℉）溫度下烘焙2小時
施焊前，務(wù)必清除母材表面的銹斑、水垢、底漆等雜質(zhì)，以獲得優(yōu)良的焊接熔敷金屬
在多層焊的情況下，坡口焊接的打底焊要求小的電流和焊速
定期添加新的焊劑以防止再利用焊劑時所產(chǎn)生的焊劑缺陷和不良的焊道表面成型
- 包裝形式：
-
25Kg/袋裝、25Kg/桶裝、400Kg/噸包
如需其他包裝形式，請聯(lián)系我們
焊劑化學(xué)成分（wt%）典型值：
| SiO2+TiO2 | CaO+MgO | Al2O3+MnO | CaF2 | S | P | |
| SJ301T | 25.25 | 25.05 | 33.67 | 12.7 | 0.019 | 0.03 |
熔敷金屬力學(xué)性能典型值（焊態(tài)）：
| 焊劑/焊絲 | 屈服強(qiáng)度（MPa） | 抗拉強(qiáng)度（MPa） | 伸長率 （%） | V型缺口沖擊韌性J | 等級 |
| SJ301T/EM12K | 439 | 545 | 31 | 97@-20℃ | AWS：F7A2-EM12K |
| SJ301T/SU26 | 415 | 526 | 30 | 85@-20℃ | GB：S 49A 2 AB-SU26 |
相關(guān)產(chǎn)品
在線留言
如果您對我們的產(chǎn)品感興趣，或者我們有什么可以幫助到您的，您可以隨時撥打我們的客服電話：0371-67317171 也可以在下面給我們留言，我們將盡快回復(fù)!
